현재 수로교 문제점

현재 시공되어진 수로교의 경우 시공년도가 30년 되어 “노후화 및 균열현상”등으로 누수현상이 발생되어 농어촌 물공급에 불편 및 유지보수등로 많은 예산이 소요되고 있으며, 현재의 수로교는 콘크리트 방식으로 농어촌 경관을 해치고 있어 지역별 민원제기등 마땅히 해결되지 못하고 있으며, 투박한 크기와 짧은 지간구성, 누수 방지등 대체 가능한 친환경적이며 새로운 형식의 수로교 개발이 필요한 상태임

수로교 개발방향

강재 수로교Ⅰ (Steel type Aqueduct Bridge)

I형 GIRDER 내부에 수로형 관(PIPE,BOX)를 삽입한 일체형 거더 형식으로, 외부 I형 단면는 변단면구조로 처리하여 장지간 구성 및 미관성을 개선한 공법구조로, 내부에 오염물 침투 방지 및 내부점검시설, 주변경관을 수려하게 처리 가능한 친환경적인 강재수로교 공법

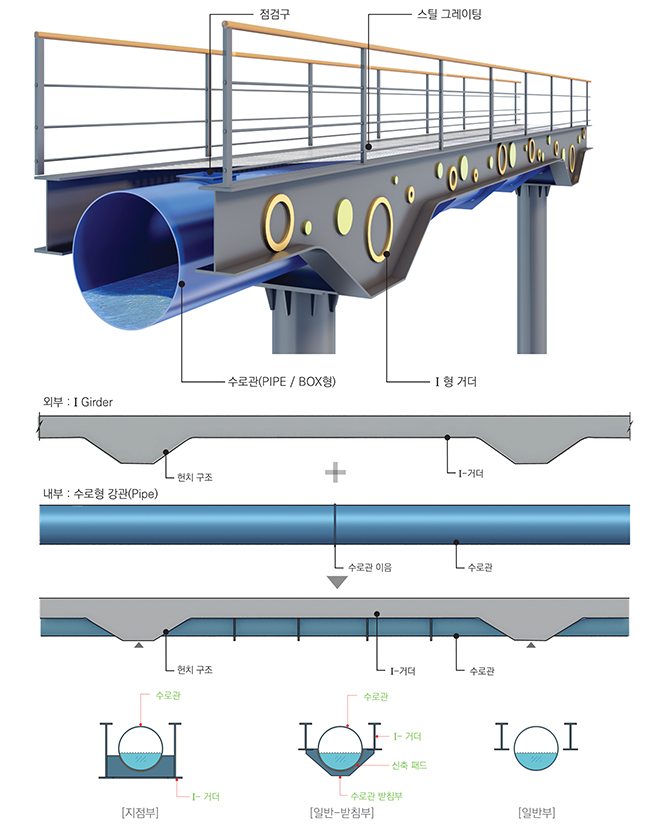

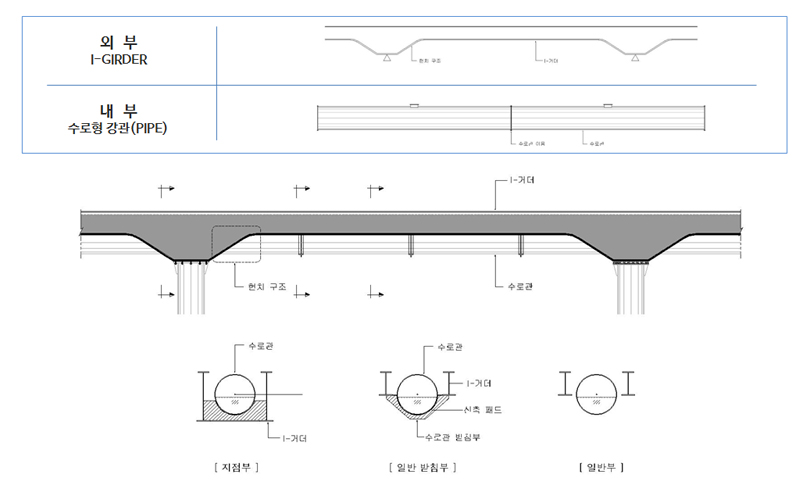

강재수로교Ⅰ 단면 구성도

공법 특징

1.구조 안전성
- I형 거더 내부에 수로관(PIPE,BOX) 혼합 구성으로 구조적 휨 강성 우수
- 외부 I형 거더를 변단면처리가 가능하여
장지간화 우수

2. 경관성
- 강재 수로교로 곡선화 및 강재 헌치구조로 부드러운 곡선, 다양한 형상 구현가능
- 강재 구조로
다양한 색상 연출이 가능하여 자연조화 색채 가미

3. 시공성
- 강재 수로교로 공장제작으로 품질우수
- 가설 단순화가 가능하여
현장 급속시공 가능

4. 경제성
- 휨강성이 우수하여 장경간 구성이 가능/기둥부 최소화 가능
- 공장 제작후
현장 급속시공이 가능하여 시공비 저렴

4. 유지보수
- 강재 수로교로 균열에 의한 누수 방지 걱정 없음
- 기존 콘크리트 수로교 대비 유지관리비 절감
-
완벽한 누수 차단으로 인한 민원 예방

기존 수로교와 공법.공사비 비교

구분 강재 수로교 비고 비고
전경사진
비교단면
(BxHxL)
¢1.2M x 100M 1.2M x1.0Mx 100M ¢1.2M x 100M
적용지간 20~50M 10M 20M
공법특성 강재 수로교 형태의 단면으로 휨강성 우수 30M 장경간 구현 가능/교각 사이가 넓음 콘크리트 박스형태의 단면으로 상부 개방 교각 사이가 짧음 강관 수로교 형태의 단면으로 기존 기둥위에 시공/ 경간장 20M이내로 시공
미관성 농어촌 경관 적용성 우수(색채 가미) 농어촌 경관 미관성 결여(둔탁) 농어촌 경관 미관성 보통
시공성 공장 제작(급속시공) 현장 토목시공 실시 공장 제작(급속시공)
장단점 * 농업용수 균열.누수 문제가 없음
* 구조 강성이커 30M 장경간 구현 우수
* 수로교 수명 30년 이상으로 항구적 시설
* 시공비 경제적임
* 균열,누수로 인해 지속적인 유지보수비 발생
* 농어촌 경관 미관성 저해
* 균열.누수가 없으며, 장지간 구성 보통
* 수로교 수명 30년 이상으로 항구적 시설

강재 수로교Ⅰ경간별 공사비

( PIPE ¢1,200 기준)

구분 거더 형고 중량(Kg/m2) 비고
20M 1.3M 300
30M 1.4M 310
40M 1.5M 330
50M 1.6M 380
# 강재 구성으로 유량에 따라 수로교 통수단면 크기 다양하게 조절 가능
# 설계기준: 도로교(한계상태설계법)
◎ 기회비용
강재수로교 공법은 기존 콘크리트수로교에 비해 누수방지,내구성 및 유지관리성을 고려하여 생애주기비용(VE/LCC) 우수하며, 30년 이상 기대 수명이 높으므로 장기적 경제적임.

제작 및 시공순서

강재수로교 신축이음/유동 후렌지

공법 실적

강재 형식 유사 시공사례
